光禾原厂实物拍摄与生产图册收录，100% 工业级尺寸公差保证
FTTH 蝶形皮线专用 · 强磁自吸闭合 · 原厂高精度

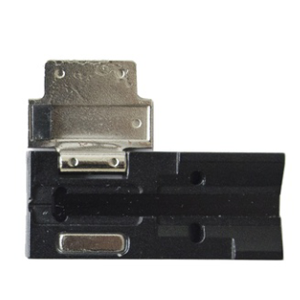

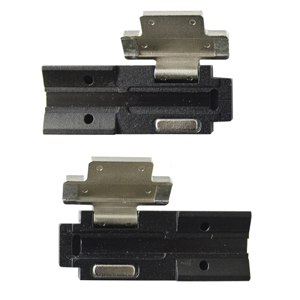

FH-DROP-3X2 3×2mm 室内皮线光缆对准夹具
MODEL: FH-DROP-3X2
光禾通信原厂 FH-DROP-3X2 夹具专为 3.1×2.0mm 及 2.0×1.6mm 室内蝶形引入光缆（皮线光缆）设计。采用高刚性阳极氧化铝合金底座与精密翻转压盖，配备进口钕铁硼强磁自吸锁紧机构与弹性防滑缓冲压垫。完美适配主流光纤切割刀与熔接机载物台，有效防止皮线光缆在剥皮与切割过程中出现位移与扭曲。
原厂技术规格参数表
| 产品型号 | FH-DROP-3X2 |
| 适用光缆 | FTTH 室内蝶形引入光缆 (皮线光缆) |
| 适用规格 | 3.1 × 2.0 mm / 2.0 × 1.6 mm 蝶形缆 |
| 光纤包层/涂覆层 | 125 μm / 250 μm (单模/多模通配) |
| 导向与限位 | 宽平底开槽设计，入线口带导向倒角 |
| 压紧机制 | 精密金属翻盖 + 弹性硫化橡胶压垫 |
| 锁紧方式 | 高强度钕铁硼磁吸自锁 (快速开闭) |
| 外形工艺 | CNC 高精雕刻航空铝，黑色硬质阳极氧化 |
| 兼容机型 | 光禾全系列切割刀、主流熔接机载物台 (藤仓/住友/古河/吉隆通配) |
核心性能优势与结构设计
- 阶梯式宽通槽设计，平直容纳扁平皮线光缆外皮，杜绝侧向跑偏与扭转
- 前端精密过渡微槽，平直夹持 250μm 涂覆层裸纤，确保切割长度高度一致
- 强磁自吸翻盖结构，单手即可轻松开合取放光缆，大幅提升工程接续效率
- 耐高温弹性阻尼压垫，提供均匀柔顺的下压力，不压伤光纤涂覆层
- 全金属 CNC 阳极氧化机体，耐磨耐腐蚀，适应恶劣野外施工与车间高频作业
