光禾原厂实物拍摄与生产图册收录，100% 工业级尺寸公差保证
大芯径/能量光纤专用 · 配 400-L/R 夹具 · 加宽精密V槽 · 激光传输系统

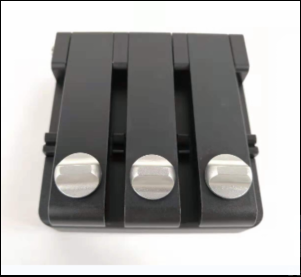

JX-150 大芯径光纤精密对准器 (400/250μm)
MODEL: JX-150
光禾 JX-150 大芯径光纤对准器专为 200μm、400μm、600μm 等大芯径能量传输光纤的物理对接设计。配置加宽加深高硬度合金 V 槽与 400-L/R 大口径夹具，承载大功率工业激光能量传输光纤及光谱分析光纤的快速低损耗耦合。
原厂技术规格参数表
| 产品型号 | JX-150 |
| 适用光纤包层 | 250 μm ~ 400 μm (可选配 600μm/1000μm 定制槽) |
| 标配夹具 | 400-L 及 400-R 大芯径光纤专用夹具 |
| 对准机构 | 大截面加宽精密 V 槽，双向弹力压紧 |
| 轴向调谐 | 双向微米级旋钮螺杆位移补偿 |
| 工作台结构 | 一体式铸造阳极化合金底座，自重防晃动 |
| 应用场景 | 工业激光加工能量光纤、光谱采集系统、特种激光医疗设备 |
核心性能优势与结构设计
- 大槽深宽角度 V 型定位槽，专为大外径硬质光纤设计
- 强化型翻盖夹持压板，克服大芯径光纤高刚度造成的反弹弯曲
- 配置排液导流槽，便于大批量测试时多余匹配液的清洁与回收
- 坚固耐磨的工业级做工，经久耐用
