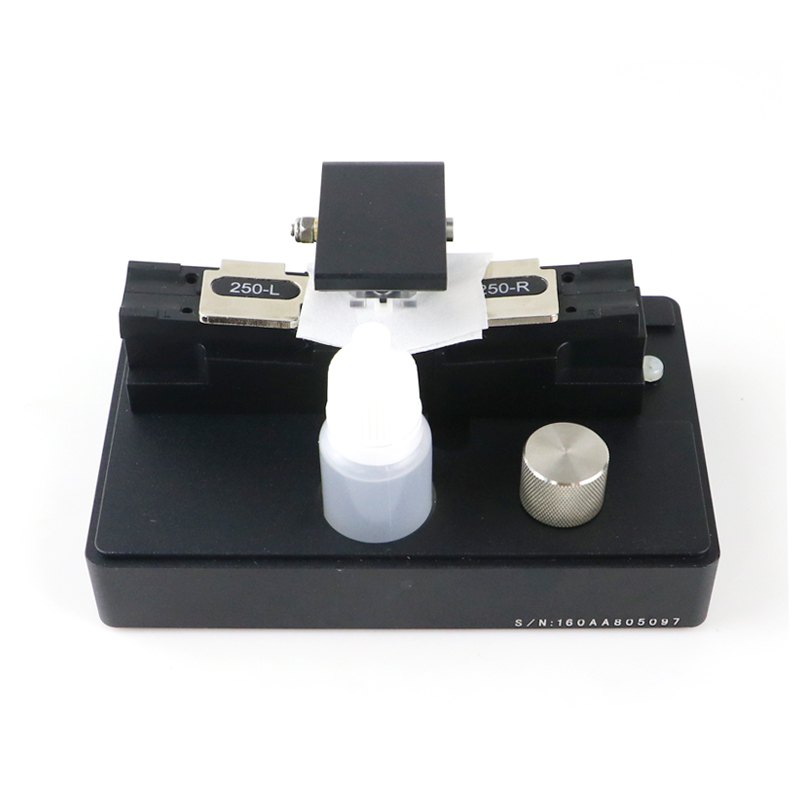

JX-160A 单芯光纤精密对准器
MODEL: JX-160A
光禾 JX-160A 单芯光纤精密对准器是用于 OTDR 裸纤测试、光纤链路应急接续及实验室光参数测量的机械光学对准装置。内置微米级高精密石英 V 型槽与折射率匹配液专用注液室，搭配 250-L/R 专用夹具，实现光纤超低损耗瞬时物理对接。
原厂技术规格参数表
| 产品型号 | JX-160A |
| 适用光纤 | 标准单模 (SM) / 多模 (MM) 石英光纤 |
| 光纤包层/涂覆层 | 包层 125 μm，涂覆层 250 μm / 900 μm |
| 标配夹具 | 250-L 及 250-R 左右配对夹具 |
| 接续损耗 | 典型值 < 0.3 dB，最大值 < 0.5 dB (配合匹配液) |
| V槽材料 | 超微孔高纯度光学石英/氧化锆陶瓷 |
| 注液系统 | 集成式按钮微量匹配液按压注液装置 |
| 微调手轮 | 高精度微分测微螺杆，微米级三维微调 |
核心性能优势与结构设计
- 超精密石英 V 槽与磁性柔性压块，自动消除光纤轴向弯曲误差
- 创新内置注液装置，一键注入折射率匹配液，彻底消除两端空气隙反射
- OTDR 测量现场可秒级完成无熔接临时端接，极大提高工程测试速度
- 全金属稳重基座，野外现场放置平稳抗晃动
